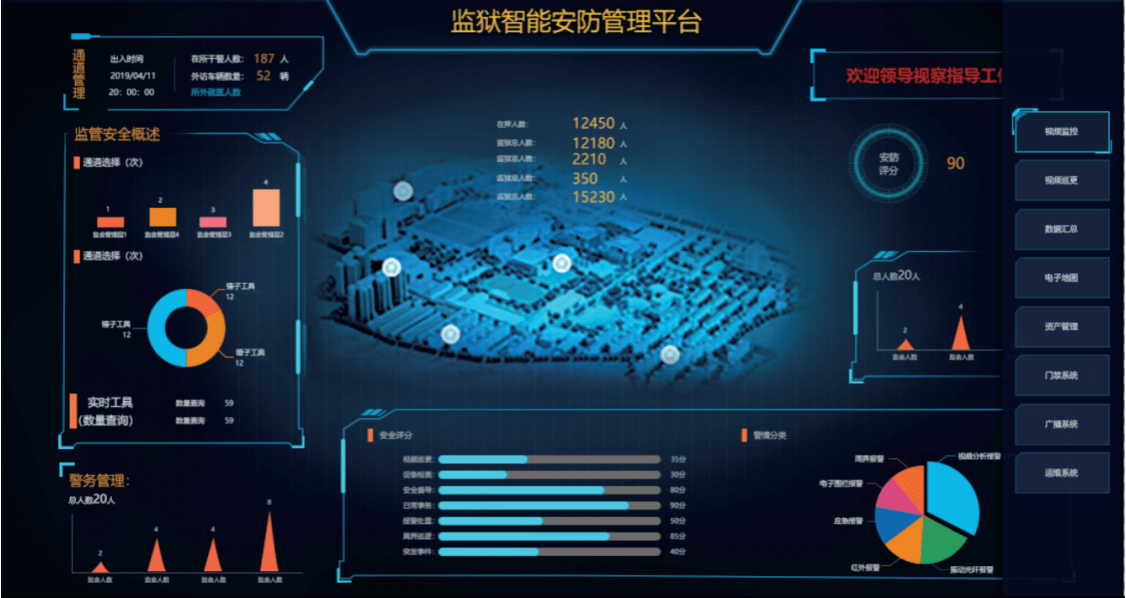

物聯網綜合安防管理平台

概述：

物聯網綜合安防管理平台集成接入視頻智能分析係統，提供係統入口
，實現視頻智能分析數據集中展示
，實現應急指揮平台與物聯網綜合安防管理係統聯動。

物聯網綜合安防管理平台打破當前監獄已有視頻監控、門禁控製
、周界報警等各安防子係統“信息孤島”的現狀，將各個獨立的監獄安防子係統集成起來，統一、規範各安防係統的接口，形成統一的安防解決管理方案
，實時采集、彙集安防信息
，實時顯示並立體監控

，實現安防設備之間的智能聯動，實現多層級、多方位全麵綜合的安防管理，並為指揮調度係統提供安防支撐服務
，為各級管理人員提供實時的指揮
、控製依據。

係統基於開放的“雲計算”的架構，以監獄視頻圖像資源和報警信息為核心，實現報警、巡更
、門禁、對講
、周界等各類安防信息的全麵集成、整合、聯動，實現各子係統間的資源共享和信息互通；提供日常監管

、應急指揮、綜合信息研判和輔助決策等智能化應用。

功能要求：

1 、三維可視化調度

jianshesanweikeshihuapingtai，sanweikeshihuapingtaibajianyuzhenshichangjingtongguosanweijianmojinxingzaixian
，zhenghejianyuyewuyingyongruanjianheanquanfangfanxitong，xingchengjianyuxinxihuazhinengliandong。yidanyoutufashijianfasheng
，tongguosanweikeshihuapingtairuanjiankeyikuaisuqidongyingjiyuan

，yituwenbingmaodexingshijishi、直觀、形象
、準確和智能化的為決策者提供全方位科學的信息資源
，供指揮長決策使用。

三維可視化平台設計要符合司法部製定的《信息化建設規劃》要求及相關的政策法規。不依賴特定廠商的軟硬件係統

，集成三維地圖，可視化數據分析、可視化技防調度於一體。三維可視化平台要以與罪犯、警察、業務三大信息資源庫進行對接為基礎
；建立標準數據倉庫，包括基礎信息
、空間信息、事件信息、模型、預案、案例、知識、文檔等八大數據倉庫；實現對獄內視頻監控、語音對講
、報警、門禁

、定位、巡更、高壓電網等安防係統的資源及功能整合，形成基於三維可視化平台監獄綜合應急指揮平台。

2 、三維地圖

為方便用戶端靈活操作
，自主瀏覽，係統在三維遊覽展現模式提供兩種或以上模式：自由（全景）模式和人物模式。用戶端可以運用這類模式選擇自己習慣式操作，從而快速了解整個係統的操作方法。

（1）三維地圖基礎功能

1) 地圖查看

為方便用戶使用地圖
，地圖查看有如下功能
，

放大：對當前地圖範圍進行拉框放大或固定倍率放大；

縮小：對當前地圖範圍進行拉框縮小或固定倍率縮小；

漫遊：用戶通過拖拽地圖
，動態瀏覽地圖顯示內容；

全圖：地圖自動縮放到省全境
，方便用戶查找監獄相關信息；

前一視圖/後一視圖：記錄用戶地圖瀏覽範圍的曆史，類似撤銷/重做一樣可以返回到任意操作過的地圖範圍。

縮略圖：顯示全省監獄信息的小地圖窗口，並將當前地圖範圍以醒目的符號標示在小地圖中。

2) 圖層控製

為方便用戶控製地圖的顯示
，以樹狀視圖的形式展示基礎地理數據，監獄提供的各類數據圖層（監獄空間位置
、治安卡口
、處置預案等）
，用戶可以設置圖層的顯示或關閉，根據工作需要
，動態加載符合標準OGC服務的地圖服務。

3) 設置標注

為顯示監獄要素的名稱信息，提供信息標注設置功能，用戶選擇圖層
，指定字段作為標注的來源，並選擇標注字體
、大小和顏色。

（2）信息瀏覽和查詢

1) 屬性信息查詢

名稱查詢：根據監獄要素的名稱進行模糊查詢，並高亮顯示查詢結果
；

類型查詢：根據監獄要素的類型進行查詢，並高亮顯示查詢結果

；

SQL查詢：按照查詢要求
，通過選擇圖層的屬性字段以及值，構建SQL語句來查詢，並高亮顯示查詢結果。

2) 圖形查詢

點查詢：在圖形區任意點擊，查詢該點附近的指定圖層中的監獄相關要素，並高亮顯示；

拉框查詢：在圖形區任意拉出一個矩形框
，查詢該矩形框內的指定圖層中的監獄相關要素，並高亮顯示
；

3) 查詢結果展示和輸出

信息結果展示：yikeshihuabiaogedexingshishengchengzhaxunjieguo

，tigongdangqianxuanzeyaosudedingweigongneng，kejiangdangqianxuanzhongdejianyuxiangguanyaosudekongjianxinxiyuqitaguanlianshuxingxinxijinxingguanlian
，zaixianshijutishuxingxinxidetongshi，xiangyingdekongjianxinxizaituxingquyixingmuyansebiaoshi，bingshanshuo，zidongyizhituxingquzhongyang，suofangdaoshiheliulanbili；

信息輸出：將查詢結果記錄輸出為指定的其它格式文件（如文本文件
、EXCEL的*.xls文件等），輸出時，用戶可選擇要輸出的要素屬性項；

查詢結果分析：可對查詢結果進行數值統計，提供總數
、最大值
、最小值、平均值以及總和統計，以柱狀圖、餅圖等形式展示查詢結果
；

多媒體關聯：提供查詢結果的圖片
、視頻等多媒體信息的瀏覽、展示
、下載等功能。

3、監所地圖管理

實現2D GIS地圖式的監所分布展示，以直觀互動的可視化交互技術顯示監所的整體分布。點擊每個分布圖標後，懸浮方式顯示各個監所3D建築場景效果圖
，可點擊場景效果圖進入該監所的3D虛擬仿真管理場景。此功能可以形象、直觀、互動、定位地查看和管理分布在不同地域的監所節點。提高管理層對整體信息的宏觀掌控能力。

多監所地理分布展示：在2D GIS地圖式背景上
，懸浮出現多個監所地理節點分布情況。

多監所虛擬仿真：在2D GIS地圖背景上，懸浮出現多個監所節點的場景效果圖，並可點擊場景效果圖進入該監所的3D虛擬仿真管理場景。

4
、監所場景可視化

通過3D可視化技術手段
，實現監所全場景3D仿真可視瀏覽。場景構建包括監所監區場景
、樓宇外觀、樓層、室內結構、特定設備內部等各層級場景的可視化。

（1）監區場景可視化

通過監所3D可視化係統構建監所管理的各個監區場景可視化展示，實現監區全景展示，包括監區內的圍牆
、崗哨
、道路、活動場所等按照真實場景進行構建。

（2）樓宇可視化

樓宇外觀可視化：以虛擬仿真的全新展示形式，根據建築物的真實外觀完成3D建模，完整呈現監所內建築的外觀，展示建築的基本規格信息。

樓層可視化：實現以虛擬仿真的形式完整呈現監所樓層機房結構，根據樓層的實際建築結構完成3D建模，樓層可以縱向展開查看。

室內結構可視化：3D可視化環境中展示需要監控的室內結構，包括監室分布情況、頂牌展示查看監室信息等。實現以虛擬仿真的形式完整呈現監室結構
，展示監室內設施擺放情況，如報警設備分布、攝像頭分布、對講設備分布、門禁等。

5、監所場景導覽

基於構建的整個監所內容（園區、建築外觀、室內結構等）的逐級可視的場景，實現監所場景的導覽。導覽主要有兩種方式，一種是導覽方式，一種是導航圖方式；而導覽方式本身提供兩種瀏覽模式，可在導覽界麵點擊模式不同按鈕進行切換。

6、導覽方式

（1）行走模式

行走模式即是以第一人稱視角的方式展示監所的場景，它的特點主要是：支持鍵盤方向鍵和鼠標控製主觀視角在3D場景中自由行走。鍵盤控製行走方向
，鼠標控製視野角度。

行走模式就滿足以下要求：

行走符合物理規則
；

行走時本人形象可自由選擇出現或不出現
；

行走時在3D場景需疊加顯示行走方向箭頭
，並在箭頭旁標注前方場所。箭頭疊加顯示可選擇打開或關閉顯示；

行走時以小框模式提供導航圖，告知行走者當前所處場所位置。導航圖小窗口可選擇打開或關閉；

行走模式界麵提供按鈕，可快捷切換到鳥瞰模式。

（2）鳥瞰模式

可全景俯視觀看3D場景。

鳥瞰時以小框模式提供導航圖，告知觀看者當前所查看場所範圍。導航圖小窗口可選擇打開或關閉。

鳥瞰模式界麵需提供按鈕，可快捷切換到行走模式。

（3）導航圖

無wu論lun處chu於yu哪na種zhong導dao覽lan模mo式shi，係xi統tong均jun提ti供gong導dao航hang圖tu功gong能neng，即ji小xiao型xing鷹ying眼yan圖tu，能neng告gao知zhi當dang前qian導dao覽lan場chang景jing處chu於yu整zheng體ti場chang景jing哪na個ge位wei置zhi或huo區qu域yu。可ke用yong一yi個ge紅hong點dian在zai整zheng體ti區qu域yu位wei置zhi表biao示shi當dang前qian視shi角jiao所suo在zai位wei置zhi，用yong一yi個ge色se塊kuai表biao示shi當dang前qian視shi野ye在zai整zheng體ti場chang景jing中zhong區qu域yu。

7、基礎信息展示

對接安防集成平台，獲取基礎信息數據，以頂牌或信息麵板的方式，展示樓宇、樓層、公共區域

、安防設備
、報警設備、人員等基本信息。

8、視頻監控可視化

視頻監控可視化是用於對在押人員行為實施視
、聽監控。為保障監所安全
，掌握在押人員動態、開展獄內偵查
、深挖犯罪和配合辦案提供公證客觀的證據。

（1）攝像頭分布可視化

與視頻安防監控係統進行集成，通過監所3D可視化係統能展示所有視頻安防監控點的位置，並頂牌突出展示，方便用戶快速定位視頻監控點進行查看。

（2）視頻監控實時畫麵

在監所3D可(ke)視(shi)化(hua)係(xi)統(tong)

，監(jian)所(suo)管(guan)理(li)人(ren)員(yuan)可(ke)以(yi)方(fang)便(bian)地(di)調(tiao)出(chu)任(ren)意(yi)地(di)點(dian)的(de)視(shi)頻(pin)攝(she)像(xiang)頭(tou)進(jin)行(xing)視(shi)頻(pin)瀏(liu)覽(lan)。同(tong)時(shi)也(ye)可(ke)以(yi)進(jin)行(xing)精(jing)準(zhun)的(de)定(ding)位(wei)視(shi)頻(pin)攝(she)像(xiang)頭(tou)查(zha)看(kan)點(dian)位(wei)。監(jian)所(suo)3D可視化係統支持1
、4
、9宮格攝像頭窗口的並行查看監控。

（3）視域分析

在監所3D可視化係統
，通過對監所場景內所有攝像頭視域模擬，可以有效分析當前監所視頻監控盲區。

（4）自定義分組

實現係統內的監控攝像頭自定義分組和分組標注，並能一鍵調出分組視頻同時監控，分組視頻能輪詢切換顯示
，並能設置輪詢時間。

9
、門禁管理可視化

監jian所suo的de門men禁jin控kong製zhi係xi統tong是shi監jian所suo安an防fang的de重zhong要yao屏ping障zhang，用yong於yu對dui所suo有you進jin出chu監jian所suo的de人ren員yuan進jin行xing約yue束shu。在zai監jian所suo的de大da門men和he各ge個ge監jian區qu通tong道dao門men
，以yi及ji通tong往wang各ge個ge工gong作zuo區qu域yu的de門men區qu
，都dou裝zhuang有you門men禁jin控kong製zhi係xi統tong。所suo有you進jin出chu監jian所suo的de人ren員yuan，必bi須xu是shi合he法fa人ren員yuan，並bing且qie必bi須xu留liu下xia進jin出chu記ji錄lu，便bian於yu出chu現xian事shi故gu後hou進jin行xing查zha詢xun取qu證zheng。

監所3D可視化係統通過與安防集成平台的門禁服務集成
，可建設一個可視化的、集成化的
、易操作的門禁管理可視化子係統，使其作為一個有機的整體對監所的進行可視化監控和管理。

（1）門禁分布

通過監所3D可視化係統，可視化展示所有門禁在監所分布情況，並通過頂牌方式進行展示
，方便用戶快速定位門禁位置。

（2）門禁信息

通過與門禁係統集成，點擊監所3D可視化係統任意一個門禁就可以彈出窗口查看該門禁最近進入人員信息，主要包括人員姓名
、進出時間等屬性。

（3）門禁控製

通過與門禁控製係統集成，實現監所管理人員在監所3D可視化係統精準定位監區門禁，遠程控製每個門禁的開關。

（4）門禁告警

當有非法闖入、非法刷卡、尾隨
、脅迫的人員進入時

，門禁係統發起告警並聯動推送到監所3D可視化係統進行可視化告警
，並在3D空間快速定位告警點
，方便管理人員可視化展示全局，直觀地對門禁進行應急操作。

10、對講設備可視化

在監所的監區
、樓層值班室、走廊
、崗樓等地方，通常安裝有對講設備
，用於犯人報告
、呼叫
、對講、guangbohanhua。zaijiansuodejiashuhuijianshi
，yedouzhuangyouduijiangshebei，yongyufanrenhejiashudegoutong。tongguoyuanfangjichengpingtaideduijiangjiankongfuwujinxingjicheng
，shixianzaijiansuo3D可視化係統實現聲響監控可視化。

11、對講設備分布可視化

通過監所3D可視化係統，可視化展示所有對講設備
、監聽設備、廣播設備等在監所分布情況
，並通過頂牌的方式進行展示，方便用戶快速定位對講設備位置。

12、高壓電網監控可視化

在zai監jian所suo警jing戒jie圍wei牆qiang安an裝zhuang高gao壓ya電dian網wang，用yong於yu發fa現xian和he製zhi止zhi服fu刑xing人ren員yuan脫tuo逃tao和he外wai部bu侵qin入ru。監jian所suo圍wei牆qiang高gao壓ya電dian網wang為wei智zhi能neng高gao壓ya電dian網wang，是shi監jian所suo安an防fang的de最zui後hou一yi道dao防fang線xian，當dang有you犯fan罪zui人ren員yuan觸chu擊ji電dian網wang時shi

，即ji發fa出chu告gao警jing，並bing聯lian動dong探tan照zhao燈deng指zhi向xiang報bao警jing區qu域yu。實shi現xian與yu圍wei牆qiang電dian網wang平ping台tai軟ruan件jian，以yi標biao準zhun的de數shu據ju交jiao換huan接jie口kou與yu監jian所suo3D可視化係統對接。

（1）高壓電網分布

通過監所3D可視化係統，可視化展示高壓電網在監區圍牆的分布情況。

（2）高壓電網報警

通過與圍牆電網係統集成，實現根據不同告警類別展示告警信息
，主要包括觸網報警、短路告警、高壓丟失告警、剪斷告警。當發生告警時，監所3D可視化係統快速定位告警點，並提示告警信息。

13、周界探測可視化

從國內監所周界探測的普遍情況看，監所周界探測防範常見的手段包括電子圍欄
、紅外對射、微波對射、地感線圈、雷達及智能分析攝像機等幾種。監所3D可視化係統通過與周界探測係統集成，實現周界探測可視化管理。

（1）周界探測位置分布

通過監所3D可視化係統
，可視化展示周界探測係統在監所的分布。

（2）周界探測定位告警

當周界探測發生報警時，可以聯動在監所3D可視化係統進行周界探測報警點的定位

，並高亮顯示報警模擬。

14、應急報警可視化

通過與報警子係統集成實現監所3D可視化係統的應急報警可視化管理
，應急報警可視化主要通過3D場景實現所有人工報警裝置的分布可視化。

（1）報警裝置可視化

在監所3D可視化係統上在罪犯經常活動的場所可視化的展示報警裝置的分布，如號房、車間、會場、教室等處,方便在發生緊急突發情況時報警。

（2）報警信息可視化

當發生報警時
，可以聯動在監所3D可視化係統進行應急報警點的定位，並高亮顯示報警模擬。監所管理人員可以聯動調用攝像頭進行查看以及後續的應急處置。

15、安防聯動及管理

與門禁、對講、電網、應急報警、周界探測報警設備服務進行集成，當現場發生報警後
，在監所3D可視化係統中顯示報警位置，以可視化方式展示對該區域采取警報處理措施。

（1）報警點定位聯動

當發生報警時，監所3D可視化係統快速定位報警點，實現報警與3D係統聯動定位。

（2）視頻定位聯動

當發生報警時
，在監所3D可視化係統可以聯動調取附近攝像頭進行追蹤報警現場情況。
