智慧磐石武警融合指揮調度係統

一、項目需求

在如今爭奪製信息權的激烈鬥爭中，對於武警部隊指揮員來說，最重要的就是如何實時
、高效地綜合處理語音、數據、視頻等多媒體介質的信息，以便快速、準確的做出指揮決策。

以指揮調度
、廣播對講、視頻監控等通信指揮係統是現代武警部隊指揮係統的重要組成部分。而確保各個係統的融合和通暢，集群對講係統

、PSTN和手持機融合通信指揮調度係統正是實施貫徹這一步驟的關鍵。新時期的武警部隊調度指揮仍需把握安全、通暢的基本通信要求，並對多媒體技術應用、多網通信方式等扁平化、融合式的通信網絡提出了更高要求。

二
、方案設計

中心機房

多媒體調度服務器：負責整個係統的音視頻交換、位置服務傳輸等。用於配合加密係統的實時音視頻流的加解密，同時可以對正在指揮的媒體流進行轉發和分發；負責集群對講用戶的認證、群組管理、在線狀態、會話控製、語音交換等功能。

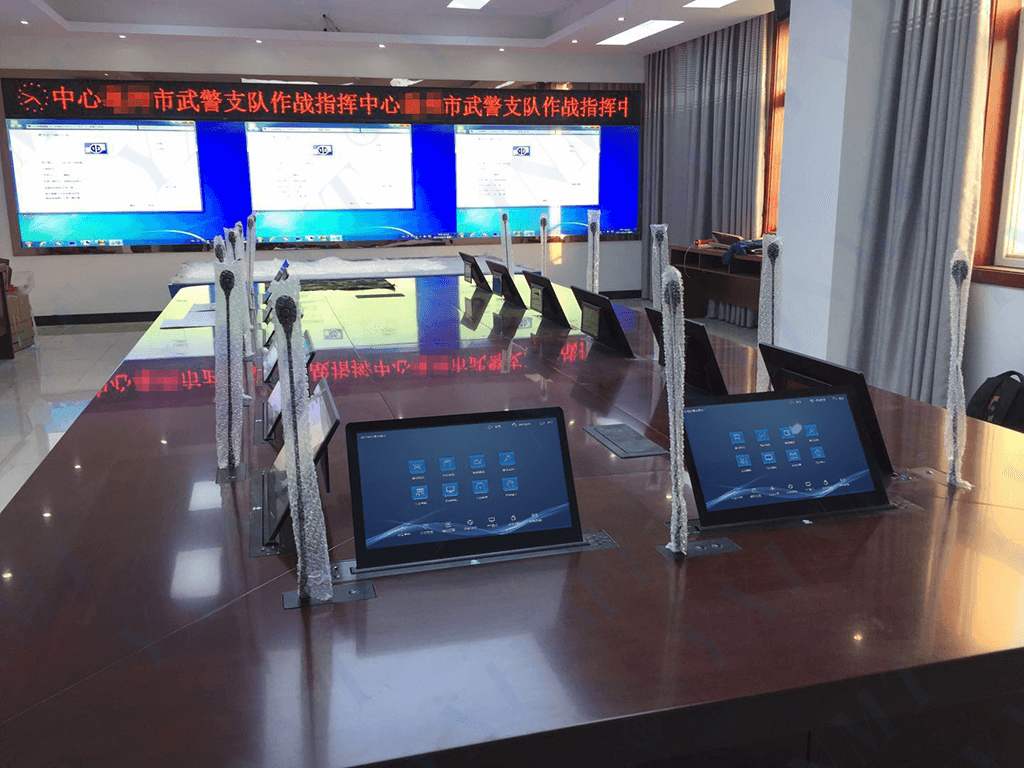

武警監控中心

觸摸屏指揮調度台：作為調度員與調度係統進行交互的工具。可以與大屏連接
，配合矩陣進行大屏投影顯示。

調頻座咪：與觸摸屏指揮調度台搭配使用

，作為調度員與調度係統進行語音交互的工具

終端接入層

a) 集群對講融合

集群網關：在部門內公網覆蓋差的區域，通過已有的專網終端進行覆蓋
，然後通過部署的公專網融合網關
，實現公網與專網係統的融合對接

b) 電話係統融合

數字中繼網關：使用E1接入，該網關一般位於公共電話交換網（PSTN）與IP網接口處
，完成公共電話與多媒體調度係統的互通
，最主要的作用是將PSTN和調度係統對接起來，

可以在調度係統裏撥打外線電話。相比較於模擬語音網關（電話網關），數字中繼網關在接續速度更快，而且更加穩定。1個E1：可打30路外線

a) 移動手持終端

根據客戶的實際需求，為作戰人員配備專業4G移動手持終端。智能終端安裝提供語音、視頻、數據等業務支持的APP軟件。普通雙模對講終端為工作人員提供集群對講、集群單呼、定位信息上傳等基本通信調度業務
；智能終端還可提供現場視頻上傳

、圖片拍傳等多媒體業務應用以及北鬥業務擴展
，逐步滿足武警作戰人員的實際使用需求。

三、係統功能

1、語音調度功能及現有PDT集群：融合指揮調度係統支持進行點擊呼叫、群呼、強插、強拆、監聽、代接
、錄音
、夜服等操作。融合指揮調度係統通過互通網關能夠實現與PDT集群和PoC對講的互聯互通功能。

2
、視頻調度功能：融合指揮調度係統調度對象係統內所有的視頻終端，例如，單兵終端、車(che)載(zai)終(zhong)端(duan)，通(tong)過(guo)視(shi)頻(pin)接(jie)入(ru)網(wang)關(guan)接(jie)入(ru)的(de)監(jian)控(kong)視(shi)頻(pin)，多(duo)媒(mei)體(ti)話(hua)機(ji)等(deng)，指(zhi)揮(hui)員(yuan)可(ke)通(tong)過(guo)在(zai)左(zuo)側(ce)的(de)終(zhong)端(duan)列(lie)表(biao)中(zhong)點(dian)擊(ji)視(shi)頻(pin)終(zhong)端(duan)
，使(shi)該(gai)終(zhong)端(duan)將(jiang)畫(hua)麵(mian)傳(chuan)回(hui)指(zhi)揮(hui)中(zhong)心(xin)。

3、遠程調度及實時視頻回傳：ronghezhihuitiaoduxitongtigonglekeshihuatuxingtiaodujiemian，quanguochengshixianketiaodukongzhiyukeshihuaguanli
，zhichigezhinengduijiangzhongduandeyinpintiaodugongneng，yijishipinjiankong、一鍵視頻呼等視頻調度功能。與GIS係統相結合，可對作業人員終端實現GPS定位與軌跡回放，並支持地圖中點選與圈選的調度操作。智能終端終端可以主動通過“實時回傳”功能
，將本地實時視頻上傳到調度台。

4、GIS調度功能：係統支持直接集成並使用諸如百度地圖等公網地圖
，實現基於GIS的軌跡回放、地圖圈選音視頻對講
、移動終端定位等調度功能。
